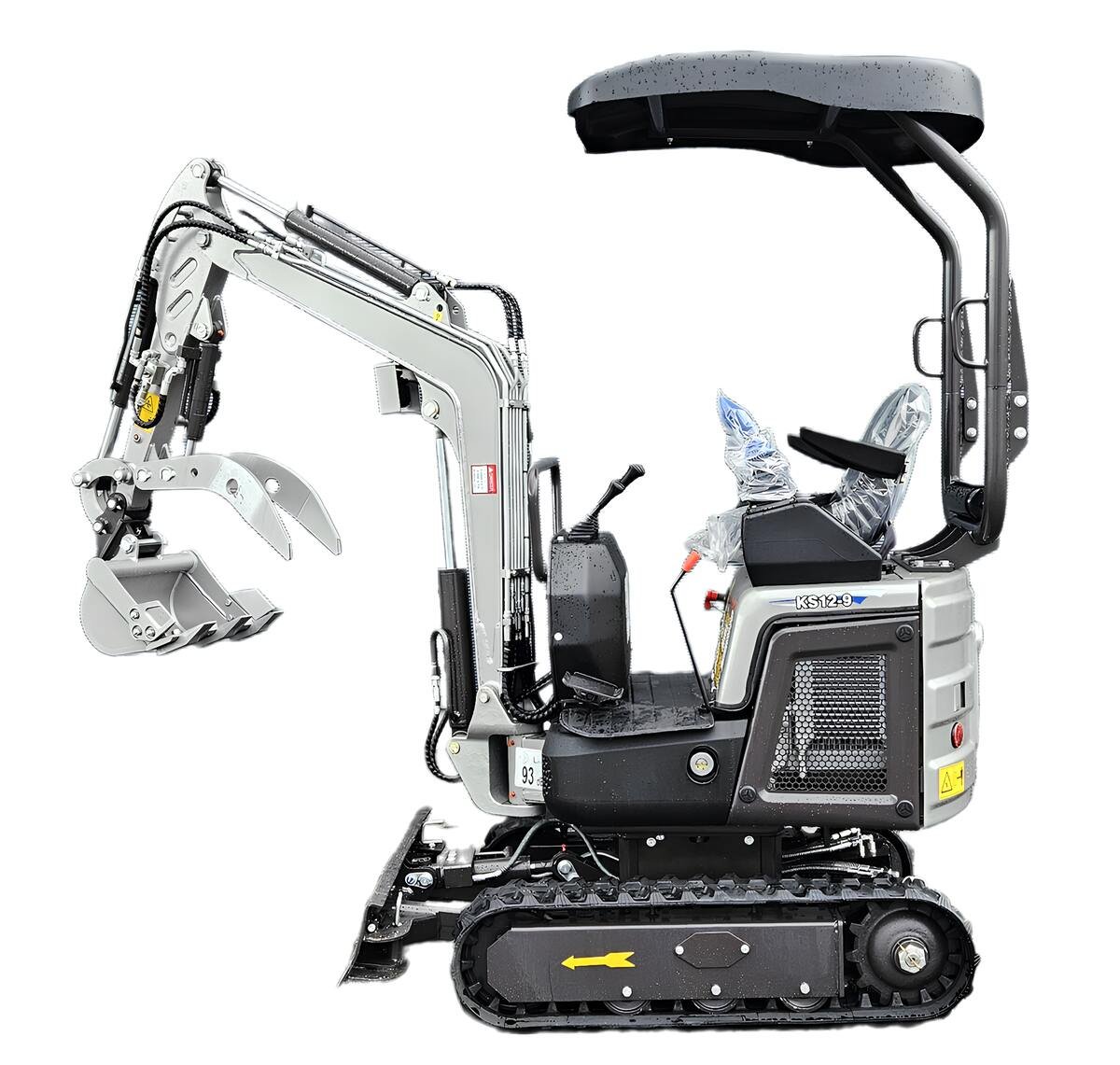

Mini-Bagger Rhinoceros KS12-9 – 14 PS, 3 Zylinder KUBOTA Motor inkl. Schaufelpaket – 380 mm, Schnellwechsler, Hydraulischen Daumen Greifer

Beschreibung

Produktbeschreibung

Beschreibung
Der KS12-9 ist mit einem hochwertigen Hydrauliksystem, kompakten Abmessungen und kraftvollem Motor ausgestattet. Alle technischen Parameter sind auf professionelle Einsätze im Tagesbetrieb ausgelegt – für präzises, effizientes und langlebiges Arbeiten in verschiedensten Umgebungen.

Leistungsdaten

Motor: Kubota D722, 3-Zylinder, wassergekühlt, Diesel

Leistung: 10,2 kW / 14 PS

Abgasnorm: EU Stage V (emissionsarm)

Max. Hydraulikdurchfluss: 18,4 L/min

Hydrauliktankvolumen: 16 L

Dieseltank: 11 L

Kühlsystem: Alu-Wasserkühler und Alu-Ölkühler

Hydraulik & Steuerung

Hauptpumpe: KDK (Italien)

Steuerventil: KDK – feinfühlig steuerbar

Drehmotor: EATON

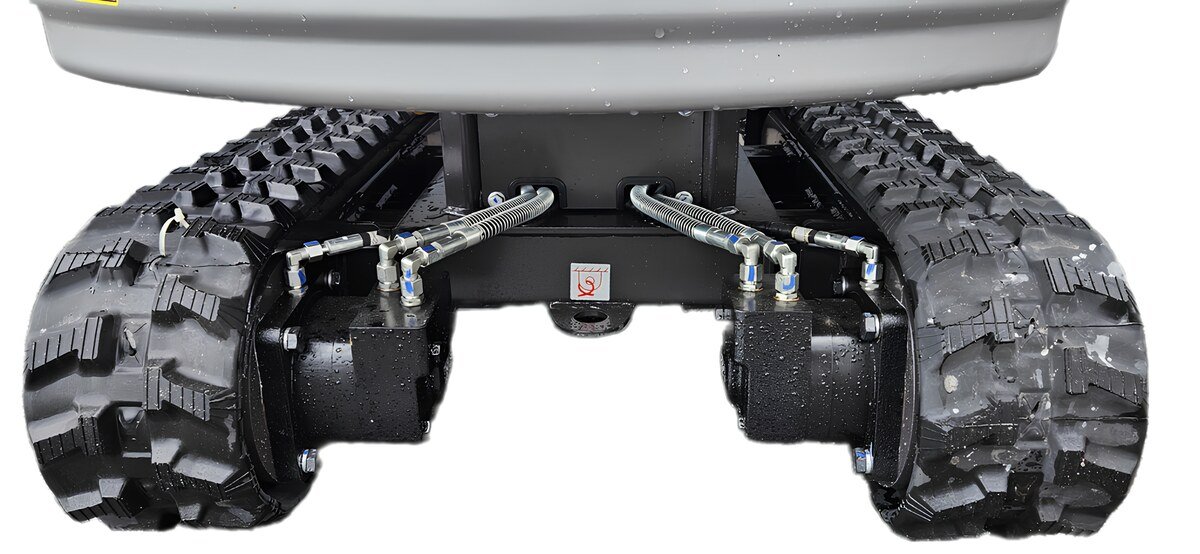

Antriebsmotoren: EATON

Bedienung: Pilotensteuerung (Joystick)

Schnellwechsler: Mechanisch

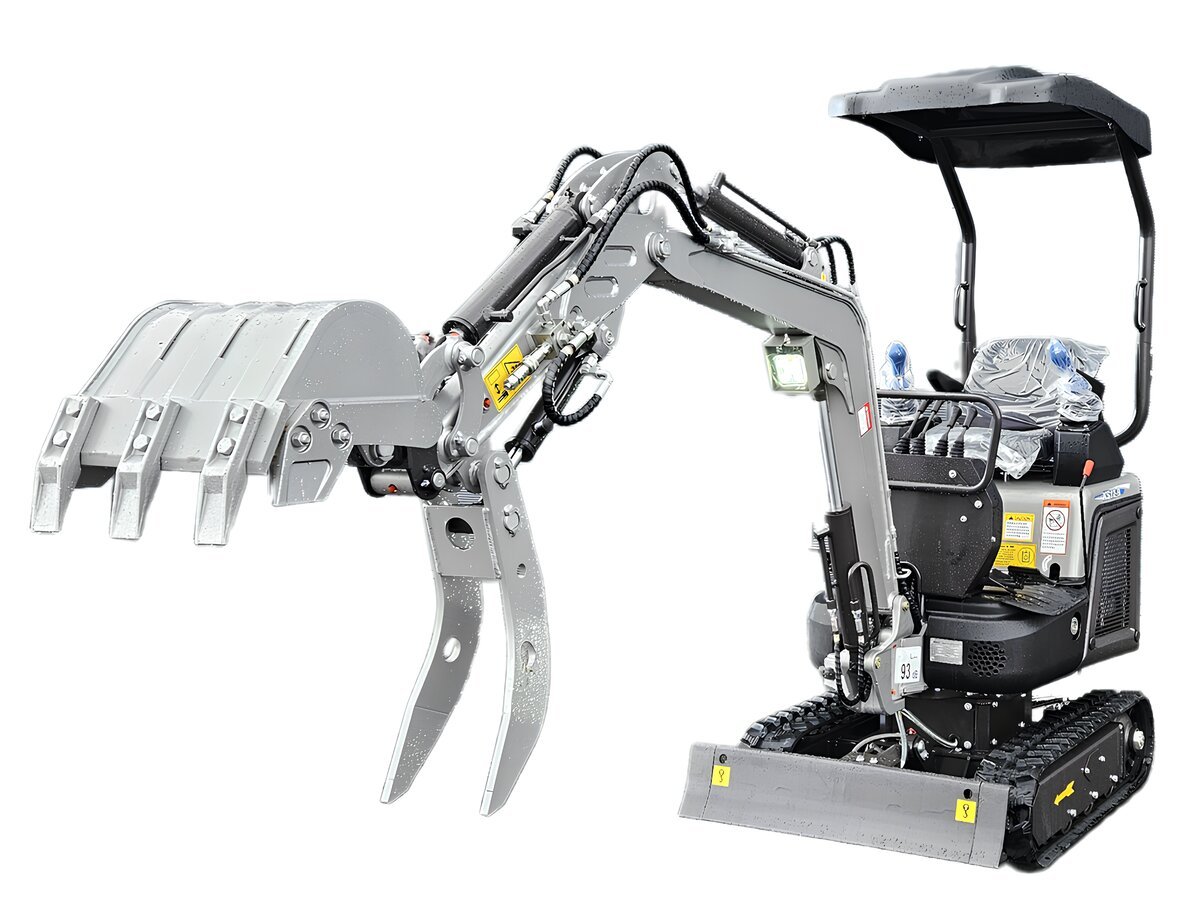

Zusatzhydraulik: Hydraulischer Daumengreifer serienmäßig

Spezifikationen

Einsatzgewicht: 1.200 kg

Grabtiefe: 1.800 mm (mit Schnellwechsler)

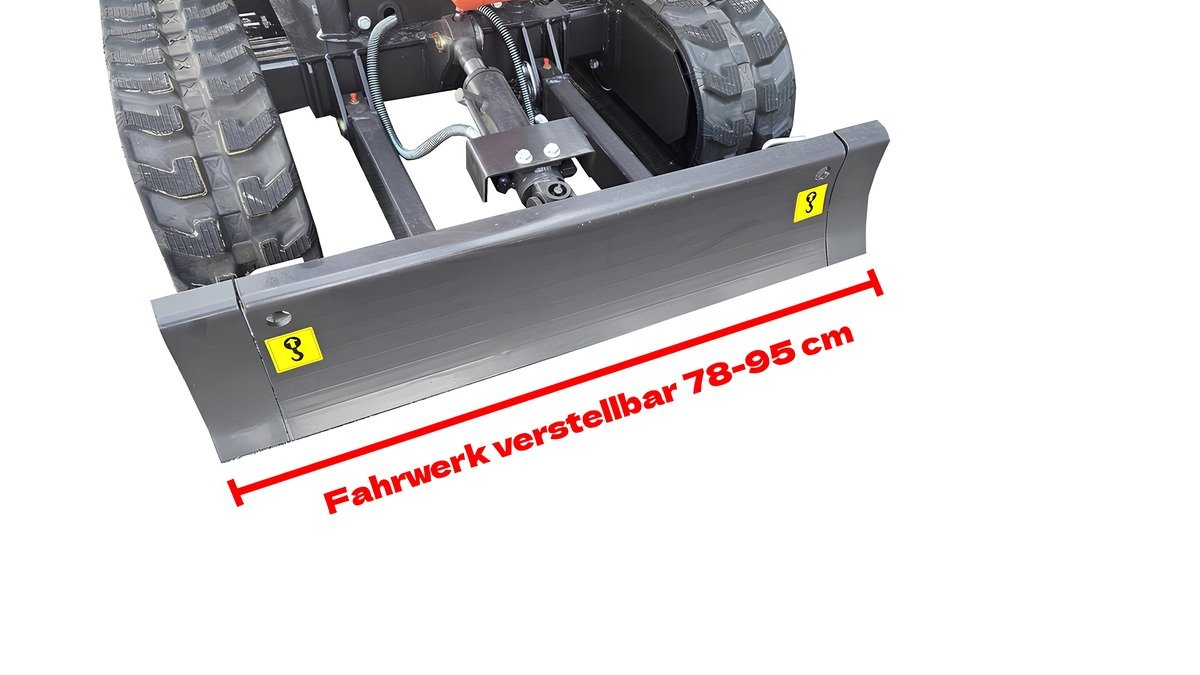

Verstellfahrwerk: 780 – 950 mm (teleskopisch)

Kettenbreite: 180 mm

Kettenlänge: 1.235 mm

Gesamthöhe (ohne Dach): 1.520 mm

Löffel Reichweite auf Bodenhöhe: 3.135 mm

Abschütthöhe: 1.750 mm

Hubhöhe: 2.620 mm

Stützschild-Hubhöhe: 325 mm

Leistungswerte ISO 6015

Reißkraft Löffel: 10,4 kN

Reißkraft Arm: 5,4 kN

Weitere technische Merkmale

0-Heck-Konstruktion: Kein Hecküberstand – ideal bei beengten Platzverhältnissen

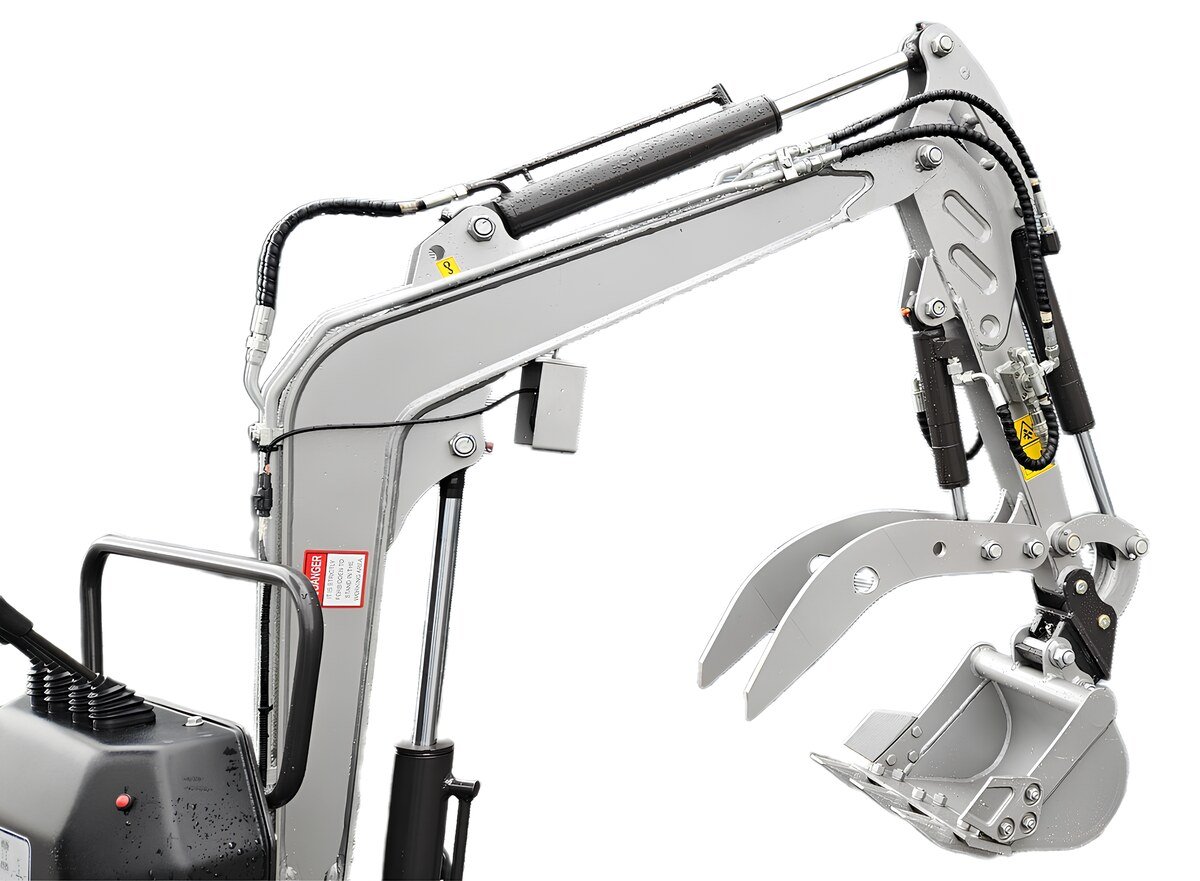

Massiver Knickarm mit verstärkter Gusslagerung

LED-Arbeitsbeleuchtung vorne

Abklappbarer Schutzbügel

Transportfreundlich: Kompakte Maße, ideal für Anhänger

Betriebsanleitung


Modell
KS12-9

Motor
Kubota D722, 3-Zylinder, wassergekühlt, 10,2 kW / 14 PS

Antrieb & Drehmotor
EATON

Hauptpumpe & Steuerventil
KDK (Italien)

Eigengewicht
1.130 kg (ohne Schaufel & Schnellwechsler)

Einsatzgewicht
1.200 kg (inkl Schaufel, Schnellwechsler und Betriebsflüssigkeiten)

Arbeitsbereich (mm)
Maximale Grabreichweite: 3.135 Maximale Grabtiefe ohne Schnellwechsler: 1.580 Maximale Grabtiefe mit Schnellwechsler: 1.800 Maximale Grab-/Hubhöhe: 2.620 Maximale Ausschütthöhe: 1.750 Maximale senkrechte Grabtiefe: 1.580 Minimaler Schwenkradius: 1.510 Hubhöhe Planierschild: 140 Absenktiefe Planierschild: 200

Gesamtabmessungen (mm)

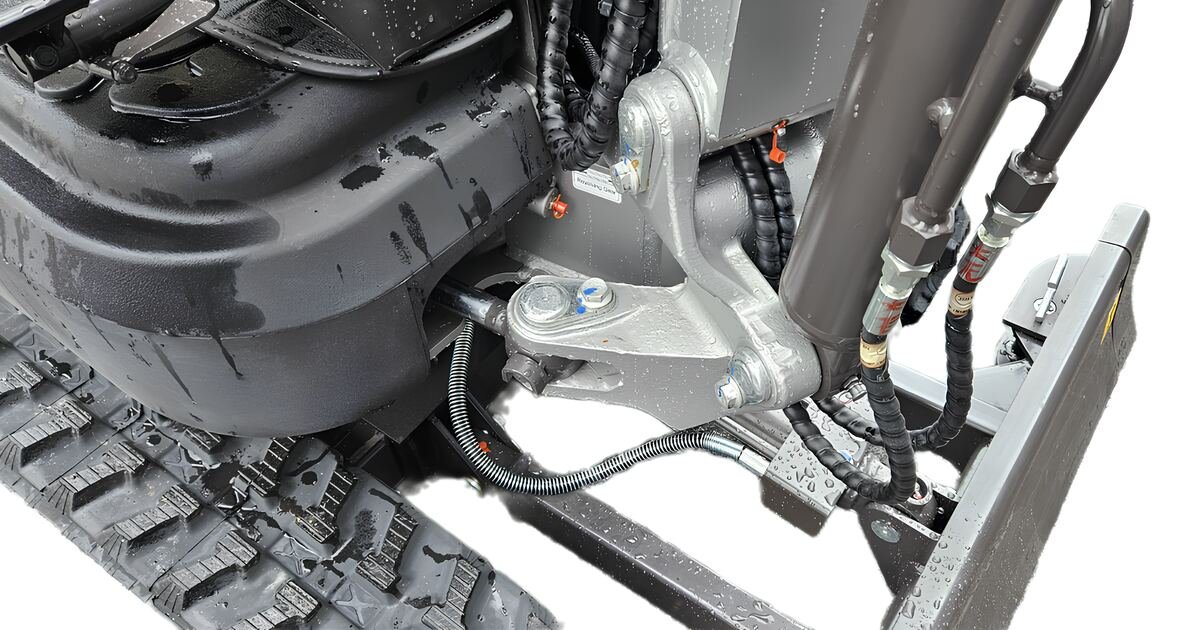

Fahrwerksbreite (teleskopierbar): 800–950 Spurbreite: 910 Kettenlänge: 1.235 Kettenbreite: 180 Kettenhöhe: 320 Drehkranz Bodenfreiheit : 460 Sitzplattform Bodenfreiheit: 1.520 Schwenkradius am Heck: 660 Transportlänge: 2.170 / 2.850 Gesamthöhe: 2.295 Gesamthöhe ohne klappbaren Überrollbügel: 1.520 Auslegerschwenkung: 55° links / 50° rechts

Leistungsparameter
Fahrgeschwindigkeit (hoch/niedrig): 1,5–2 km/h Drehgeschwindigkeit: 11 U/min Steigfähigkeit: bis 30 %

Hydrauliksystem
Max. Hydraulikdurchfluss: 18,4 L/min Reißkraft Löffel: 10,4 kN Reißkraft Arm: 5,4 kN

Tankkapazitäten
Hydrauliköltank: 16 L Kraftstofftank: 11 L

Empfohlene Ölsorten
Hydrauliköl: HLP 46 Motoröl: 10W40

Abgasnorm & Kühlung
EURO 5 / Stage V Alu-Wasserkühler & Alu-Ölkühler serienmäßig

Wartungsplan
Tägliche Kontrolle (alle 10 h): – Hydraulikdruck prüfen – Ölstände (Hydraulik, Motor) & Kühlmittel prüfen – Kraftstoffstand prüfen
Erste 50 h: – Motoröl & Ölfilter ersetzen – Hydraulikölfilter: Wechsel nach 25 h
Alle 50 h: – Batterieelektrolyt prüfen – Kraftstofftank entwässern – Schwenklager & Schwenkmotor fetten
Alle 250 h: – Kraftstofffilter ersetzen – Kühler & Ölkühler reinigen – Luftfilter reinigen – Gaspedalsteuerung prüfen – Motoröl & Filter ersetzen
Alle 1.000 h: – Luftfilter ersetzen (oder nach 6 Reinigungen) – Ventilspiel prüfen/einstellen – Motorkühlsystem reinigen
Alle 1.500 h: – Kraftstoffsystem & Kurbelgehäuseentlüftung reinigen – Kraftstoffsystem prüfen

Hydrauliköl & Filterwechsel
Filterelement-Wechsel: nach 25 h & 100 h Ölwechsel: alle 600 h Filterwechsel (regelm.): alle 1.200 h

Mit dem KS12-9 setzen Sie nicht nur auf eine leistungsstarke Maschine, sondern auch auf nachhaltige Investitionssicherheit. Wir legen besonderen Wert auf Zuverlässigkeit, Wartungsfreundlichkeit und langfristige Ersatzteilverfügbarkeit – direkt ab Werk und ohne Umwege.
Lieferumfang

Minibagger KS12-9 mit kompletter Serienausstattung sowie allen Betriebsflüssigkeiten wie Kraftstoff, Hydrauliköl, Motoröl und Kühlmittel betriebsbereit befüllt.

Mechanischer Schnellwechsler (vormontiert)

20 + 40 cm Tieflöffel

80 cm Grabenräumer

Bedienungsanleitung

Servicepaket:

Hydraulikfilter

Luftfilter

Kraftstofffilter

Bordwerkzeugkoffer:

Schmierfett

Fettpresse

Wartungswerkzeug

Optional erhältlich
Kompatible Anbaugeräte für den KS12-9:

Hydraulikhammer

Hydraulischer Erdbohrer mit Bohrschnecken (200 / 250 / 300 mm)

Kegelspalter

Roderechen

Reißzahn

Baggerspaten

Steingreifer

Sibelöffel 400 mm

Grabenräumlöffel 500 mm

Grabenräumlöffel 800 mm, schwenkbar mit Hydraulik

Zusätzliche Optionen:

Wartungspaket für den 3-Zylinder-Kubota-Motor

Anhänger für Selbstabholer

Mobilitätsgarantie (auf Anfrage verfügbar)

Service

Sofort verfügbare Maschinen – keine langen Wartezeiten

Verladung bei Selbstabholung möglich

Schnelle Speditionslieferung – international

Ersatzteile und Zubehör ab Lager

Support & Beratung auch nach dem Kauf

Ihre Vorteile im Überblick

Top Preis-Leistungs-Verhältnis

Robuste Verarbeitung mit bewährten Markenkomponenten

Vollausstattung ab Werk – keine versteckten Zusatzkosten

Wartungsarm & betriebssicher – ideal für den täglichen Einsatz
